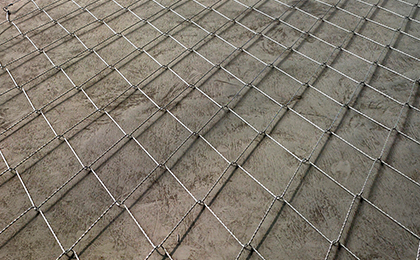

絞索網又名蜘蛛網，其作用類似GPS2主動防護網。一般主網采用3.5×10m，錨桿根據 要求可設計成3-4.5m的間距，深度可采用2-8m；錨桿與系統蜘蛛網的連接采用錨墊板，錨桿分布形式可采用矩形、梅花形分布，由于 蜘蛛網的特殊結構，其錨桿的分布可疏可密，基本上可滿足在坡面任何一點布置錨桿， 長度可長可短，使得坡面加固力學指標具有多樣性，這一點優于傳統的菱形網GPS型系列。

絞索網主要構成：SPIDER高強度鋼絞線螺旋網片、預應力鋼筋錨桿、專用錨墊板

絞索網固定方式：預應力鋼筋錨桿、專用錨墊板緊固

絞索網承載能力：優于目前所有的柔性邊坡穩定系統

絞索網設計方法：基于RUVOLUM理論的設計系統

絞索網適用范圍：土質邊坡和巖質邊坡整體穩定加固、各類孤石危巖加固、也可結合深層錨固措施進行滑移治理

絞索網破斷拉力：195~220 kN/m

絞索網網孔形狀：菱形

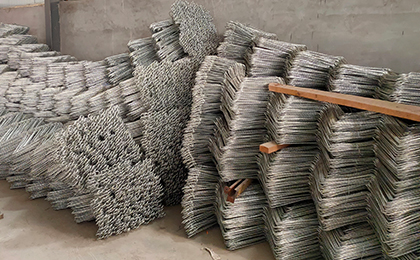

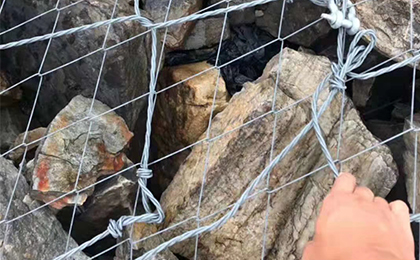

絞索網由高強度防腐鋼絲成索后編制，菱形網孔內切圓直徑250mm，網片標準規格10x3.5m；

錨桿：一般采用一端（外露段）帶加工螺紋的Φ25/28普通螺紋鋼筋錨桿，也可采用Φ25精軋螺紋鋼筋（如GEWI錨桿），并根據需要進行熱鍍鋅等防腐處理，成孔困難時可采用自鉆式中空錨桿；

錨墊板：菱形鋼板，四個角帶有扣爪，尺寸不小于320x180mm，厚度不小于10mm；需要時可改變或簡化其結構；

邊界繩：用于封閉防護網四周邊沿的鋼絲繩，根據其位置分為上邊界繩、下邊界繩和側邊界繩，其直徑不得小于Φ12，一般選用Φ14或Φ16，單根長度不宜大于40m，每根兩端各配一根長度為2~3m的鋼絲繩錨桿；

輔助錨桿：選用件。用于在局部低凹處使SPIDER網更好地緊貼坡面，相對于主要錨桿，其直徑可約小，一般為20~25mm，長度一般選用1~1.5m，其錨墊板亦可適當減小。
